Przedłużacz do zastosowań zewnętrznych o dużej wytrzymałości a lekki: czego nie mówi etykieta — i ile faktycznie kosztuje zły wybór

Przedłużacz zewnętrzny o dużej wytrzymałości czy lekki: który tak naprawdę należy do użytku na zewnątrz?

Bezpośrednia odpowiedź: nie każdy przedłużacz do zastosowań zewnętrznych jest przeznaczony do tego samego zadania , a użycie niewłaściwego miernika lub wartości znamionowej jest jedną z najczęstszych przyczyn zadziałania wyłączników, stopionej izolacji i pożarów instalacji elektrycznej w budynkach mieszkalnych i komercyjnych. Lekki przewód o średnicy 16 mm doskonale sprawdza się w przypadku ciągu lamp ogrodowych; uruchamiając przez nie elektronarzędzia lub grzejnik, stwarza się zagrożenie. Wytrzymały przewód o średnicy 10 bezpiecznie obsługuje sprzęt o dużym naciągu, ale jest droższy i sztywniejszy w obsłudze. Dopasowanie przewodu do ładunku — a nie tylko chwycenie tego, co jest w garażu — to decyzja, która naprawdę ma znaczenie.

Amerykańska Komisja ds. Bezpieczeństwa Produktów Konsumenckich szacuje, że przedłużacze stanowią ok 3300 pożarów budynków mieszkalnych rocznie , powodując 50 zgonów i ponad 270 obrażeń rocznie. Większość tych incydentów wynika z dwóch problemów: używania przewodu wewnątrz pomieszczeń na zewnątrz lub stosowania przewodu o niewystarczającej średnicy do podłączonego obciążenia. Zrozumienie, co odróżnia bezpieczny przedłużacz do stosowania na zewnątrz od niebezpiecznego – i jaki typ pasuje do konkretnego przypadku użycia – to praktyczna wiedza, której brakuje większości kupujących, przeglądając alejkę ze sprzętem lub listę produktów.

Przedłużacze zewnętrzne i wewnętrzne: różnice, których nie można zaprzepaścić

Przed porównaniem wytrzymałych i lekkich przewodów zewnętrznych warto ustalić, dlaczego przedłużacz zewnętrzny to odrębna kategoria produktów – a nie tylko dłuższa wersja przewodu wewnętrznego.

Kable przeznaczone do użytku na zewnątrz mają oznaczenie „W” w oznaczeniu płaszcza (np. SJTW lub STW), które wskazuje, że izolacja zewnętrzna jest przystosowana do ekspozycji na warunki atmosferyczne. Ma to znaczenie z kilku konkretnych powodów:

• Odporność na promieniowanie UV: Izolacja zewnętrzna jest tak przygotowana, aby była odporna na degradację pod wpływem światła słonecznego. Kurtki PCV do stosowania w pomieszczeniach zamkniętych stają się kruche i pękają w ciągu kilku tygodni od długotrwałej ekspozycji na promieniowanie UV.
• Odporność na wilgoć: Klasa izolacji „W” oznacza, że przewód jest odporny na deszcz, rosę i mokry kontakt z podłożem, bez uszkodzenia izolacji lub przedostania się wody na końcówki wtyczki.
• Elastyczność temperaturowa: Przewody zewnętrzne pozostają giętkie w niskich temperaturach. Przewody wewnętrzne sztywnieją i mogą ulec wewnętrznemu zmęczeniu drutu, gdy są wielokrotnie zginane w niskich temperaturach.
• Wymagania dotyczące bolca uziemiającego: Właściwy przedłużacz do zastosowań zewnętrznych zawiera trójstykową wtyczkę z uziemieniem i pasujące gniazdko. Dwubolcowe, nieuziemione przewody nie nadają się do stosowania elektronarzędzi na zewnątrz.

Używanie przewodu przeznaczonego do użytku w pomieszczeniach na zewnątrz nie tylko powoduje utratę gwarancji — stwarza uzasadnione ryzyko pożaru i porażenia prądem, szczególnie w wilgotnych warunkach. Kod znamionowy kurtki jest wydrukowany na samym przewodzie; przed zakupem przewodu przeznaczonego do użytku na zewnątrz należy szukać przyrostka „W”.

Przedłużacz zewnętrzny lekki i wytrzymały: porównanie głównych specyfikacji

W kategorii do zastosowań zewnętrznych podstawową zmienną jest grubość drutu — mierzona w AWG (American Wire Gauge), gdzie a niższa liczba oznacza grubszy drut i większą obciążalność prądową . Ta sprzeczna z intuicją skala zdumiewa wielu kupujących. Przewód o średnicy 10 jest znacznie cięższy i ma większe możliwości niż przewód o średnicy 16, a nie lżejszy.

Współczynnik długości jest równie ważny jak grubość. Opór wzrasta wraz z długością przewodu, co powoduje spadek napięcia — co oznacza, że ​​narzędzie lub urządzenie na końcu przewodu otrzymuje napięcie mniejsze niż pełne potrzebne 120 V. Przewód o średnicy 16, biegnący na długości 30 metrów pod pełnym obciążeniem, może obniżyć napięcie na tyle, aby przegrzać silnik i znacznie skrócić jego żywotność. Jeśli potrzebujesz długiego biegu, zawsze zwiększaj wskaźnik aby skompensować dodatkowy opór.

Lekki przedłużacz do zastosowań zewnętrznych: kiedy jest to właściwe narzędzie

Przedłużacz zewnętrzny o średnicy 16 nie jest sam w sobie niebezpieczny — został po prostu zaprojektowany do zastosowań o niskim poborze prądu. Jest to praktyczny wybór do odpowiednich zadań: niższy koszt, mniejsza waga, łatwiejsze zwijanie i przechowywanie.

Tam, gdzie lekkie przewody sprawdzają się dobrze

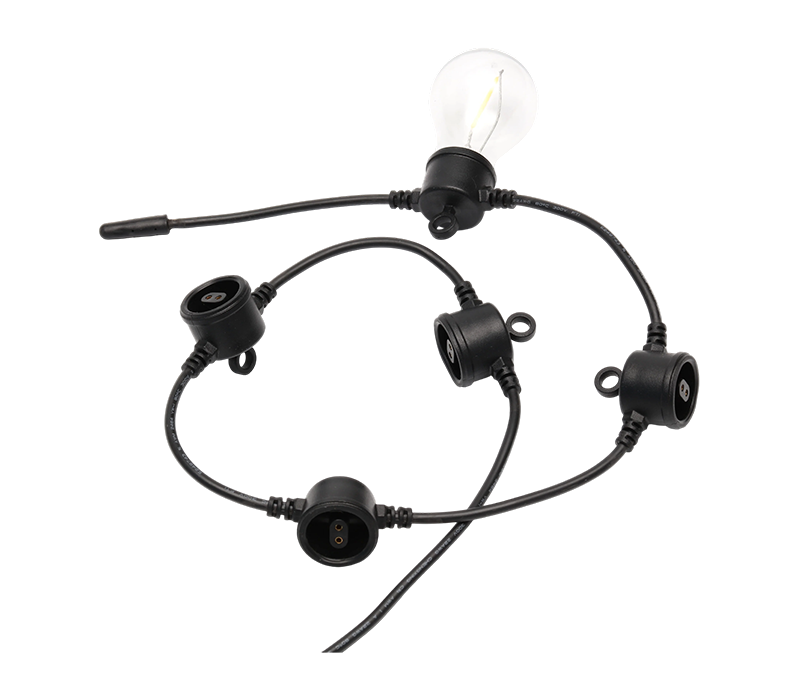

• Oświetlenie świąteczne i krajobrazowe: Standardowy ciąg świątecznych lampek LED pobiera znacznie poniżej 1 ampera. Nawet kilka połączonych ze sobą sznurków mieści się w zakresie wytrzymałości przewodu o średnicy 16 mm.
• Głośniki zewnętrzne i sprzęt audio: Większość przenośnych głośników Bluetooth i małych wzmacniaczy pobiera minimalny prąd i doskonale nadaje się do lekkich kabli zewnętrznych o długości poniżej 25 stóp.
• Wentylatory i małe urządzenia na tarasach: Wentylator stołowy lub lampa zewnętrzna pobierająca 2–4 ampery mieszczą się w bezpiecznym zakresie działania przewodu o średnicy 16 mm przy krótkich długościach.
• Stacje ładowania telefonów i urządzeń na imprezach plenerowych: Koncentratory ładujące USB i akcesoria o niskim poborze mocy są idealnymi kandydatami do lżejszych przewodów, w przypadku których korzystanie z przewodu o dużej wytrzymałości byłoby niepotrzebnymi kosztami i niedogodnościami.

Gdzie zawodzą lekkie przewody — i dlaczego

Przyczyną awarii zbyt małego przewodu jest ciepło. Kiedy prąd przekracza bezpieczną pojemność drutu, rezystancja przekształca nadmiar energii w ciepło w przewodniku. Przy długotrwałym przeciążeniu izolacja może się stopić, spowodować wyładowanie łukowe na sąsiednich przewodnikach i zapalić otaczający materiał. Nie jest to ryzyko teoretyczne — jest to mechanizm odpowiedzialny za większość pożarów przedłużaczy udokumentowanych przez CPSC. Typowe niebezpieczne niewłaściwe użycie lekkich przewodów zewnętrznych obejmuje:

• Uruchamianie kosiarek elektrycznych (zwykle 6–12 A) za pomocą przewodu o średnicy 16 mm na długości ponad 25 stóp
• Zasilanie myjek ciśnieniowych (12–15 A) dowolnym przewodem cieńszym niż 14 AWG
• Łańcuchowe łączenie wielu lekkich przewodów w celu dotarcia do odległego gniazdka — każdy punkt połączenia to potencjalna strefa awarii
• Pozostawienie zwiniętego przewodu pod pełnym obciążeniem — zwinięty przewód nie może odprowadzać ciepła tak skutecznie, jak w pełni rozciągnięty, co zmniejsza jego efektywne bezpieczne natężenie prądu nawet o 50%

Wytrzymały przedłużacz do zastosowań zewnętrznych: stworzony do rzeczywistych obciążeń

Przedłużacz zewnętrzny o średnicy 12 lub 10 został zaprojektowany z myślą o długotrwałym użytkowaniu przy dużym poborze prądu. Grubsze przewodniki miedziane przenoszą więcej prądu przy mniejszym oporze, co oznacza mniej ciepła generowanego na stopę i niezawodne dostarczanie napięcia nawet przy długich odcinkach.

Narzędzia i sprzęt wymagający wytrzymałych przewodów

• Piły tarczowe i piły ukośne: Zwykle pobierają one 12–15 amperów przy uruchomieniu, a prądy udarowe są jeszcze wyższe. Przewód o średnicy 12 na długości do 30 metrów radzi sobie z tym bezpiecznie; przewód o średnicy 16 mm w tej samej odległości nie jest w stanie tego zrobić.
• Sprężarki powietrza: Silniki sprężarek podczas rozruchu pobierają wysoki prąd rozruchowy — często 2–3 razy większy od natężenia prądu roboczego. Wytrzymały przewód zapobiega spadkom napięcia, które powodują problemy lub nie uruchamiają się sprężarki.
• Myjki ciśnieniowe powyżej 1800 psi: Większość elektrycznych myjek ciśnieniowych z tej gamy pobiera w sposób ciągły 13–15 amperów — dokładnie taki profil obciążenia, przy którym nieodpowiedni miernik powoduje najszybsze przegrzanie.
• Generatory przenośne (do podłączenia do odbiorników domowych): Podczas uruchamiania generatora w miejscu pracy lub podczas przerwy w dostawie prądu, dla bezpiecznego przesyłania mocy niezbędny jest przewód o średnicy 10, dostosowany do natężenia wyjściowego generatora.
• Ładowanie podtrzymujące pojazdów elektrycznych (poziom 1): Standardowa ładowarka EV poziomu 1 pobiera w sposób ciągły do 12 amperów przez wiele godzin. To zastosowanie wymaga przewodu zewnętrznego o średnicy co najmniej 12 mm – i to tylko jako rozwiązanie tymczasowe, a nie jako stała konfiguracja ładowania.

Kompromisy kabli o dużej wytrzymałości

Większa pojemność wiąże się z kosztami praktycznymi. Przedłużacz zewnętrzny o średnicy 12 i długości 30 stóp zazwyczaj waży 5–9 funtów w porównaniu do 2–3 funtów w przypadku sznurka o średnicy 16 o tej samej długości. Sztywność wzrasta zauważalnie w niskich temperaturach, co sprawia, że ​​przewód jest trudniejszy w obsłudze i bardziej podatny na załamania. Przechowywanie wymaga większej szpuli lub ostrożnego zwinięcia w kształcie ósemki, aby zapobiec splątaniu. Dla kogoś, kto potrzebuje jedynie zasilania oświetlenia tarasowego, ciągnięcie wytrzymałego przewodu nie jest konieczne, ale dla każdego, kto regularnie korzysta z elektronarzędzi lub sprzętu o dużym poborze prądu na zewnątrz, możliwości te znacznie przewyższają niedogodności.

Jak obliczyć odpowiedni przedłużacz zewnętrzny do każdego zadania

Wybór odpowiedniego przewodu wymaga dwóch informacji: natężenia prądu pobieranego przez sprzęt i odległości od gniazdka do miejsca pracy. Większość elektronarzędzi i urządzeń podaje swoje natężenie prądu lub moc na etykiecie w pobliżu wejścia zasilania. Jeśli podana jest moc, podziel ją przez 120 (standardowe napięcie w gospodarstwie domowym w USA), aby uzyskać natężenie prądu. Na przykład urządzenie o mocy 1440 W pobiera 12 amperów.

1. Znajdź natężenie prądu swojego narzędzia lub urządzenia na etykiecie lub w instrukcji.
2. Zmierz lub oszacuj odległość od gniazdka do urządzenia — zaokrąglij w górę do najbliższej standardowej długości przewodu (25, 50, 100 lub 150 stóp).
3. Porównaj natężenie prądu i odległość z powyższą tabelą mierników. W razie wątpliwości wybierz jeden miernik cięższy niż minimum — różnica w kosztach jest niewielka, a margines bezpieczeństwa znaczny.
4. Sprawdź, czy przewód ma oznaczenie „W” w zastosowaniach zewnętrznych i certyfikat UL lub ETL. Nie kupuj niecertyfikowanych przewodów bez względu na cenę.
5. Jeśli obliczona odległość wymaga bardzo długiego przewodu o wysokim natężeniu, zastanów się, czy drugie gniazdko zewnętrzne zainstalowane bliżej miejsca pracy nie byłoby lepszym rozwiązaniem długoterminowym niż wytrzymały przewód o długości 50 stóp.

Praktyczna zasada: w przypadku biegu na dystansie powyżej 50 stóp należy używać przewodu o średnicy 12, niezależnie od poboru prądu przez sprzęt . Dodatkowy opór na dłuższą metę sprawia, że ​​cięższy miernik jest warty swojej ceny w praktycznie każdym scenariuszu.

Przedłużacze do użytku zewnętrznego, o których warto wiedzieć

Oprócz standardowych kategorii lekkich i ciężkich, istnieje kilka wyspecjalizowanych typów przedłużaczy do zastosowań zewnętrznych, które spełniają określone wymagania środowiskowe lub operacyjne.

Przewody odporne na zimne warunki atmosferyczne i arktyczne

Standardowe przewody zewnętrzne charakteryzują się elastycznością do temperatury około 32°F (0°C). W sznurach przeznaczonych do pracy w warunkach arktycznych lub w niskich temperaturach zastosowano specjalnie opracowaną osłonę z TPE (elastomeru termoplastycznego), która pozostaje giętka w temperaturach tak niskich jak -40°F (-40°C) . Są one niezbędne podczas zimowych placów budowy, funkcjonowania ośrodków narciarskich i wszelkich prac na świeżym powietrzu w północnym klimacie. Kosztują około 20–40% więcej niż standardowe przewody zewnętrzne, ale zapobiegają pękaniu i łamliwości, które sprawiają, że standardowe przewody są niebezpieczne w przypadku silnych mrozów.

Przedłużacze zewnętrzne z ochroną GFCI

Zabezpieczenie przed zwarciem doziemnym (GFCI) wbudowane w sam przewód stanowi kluczową warstwę bezpieczeństwa podczas pracy w pobliżu wody — przy basenie, na pomoście, w nawadnianym ogrodzie lub podczas deszczu. Przewód GFCI w sposób ciągły monitoruje równowagę prądu pomiędzy przewodami gorącymi i neutralnymi oraz powoduje wyłączenia w ich obrębie 5 milisekund jeśli wykryje zwarcie doziemne o wartości tak małej jak 5 miliamperów. Ta szybkość reakcji jest wystarczająco duża, aby w większości scenariuszy zapobiec porażeniu prądem. OSHA wymaga ochrony GFCI na wszystkich placach budowy na zewnątrz, a przepisy budowlane w wielu jurysdykcjach wymagają gniazdek GFCI do dowolnego gniazdka zewnętrznego — ale przewód GFCI zapewnia ochronę nawet po podłączeniu do gniazdka innego niż GFCI.

Oświetlone i inteligentne przedłużacze zewnętrzne

Niektóre przedłużacze do zastosowań zewnętrznych mają podświetlane końcówki, które wskazują, kiedy przewód jest pod napięciem — przydatne do sprawdzania zasilania przed podłączeniem sprzętu i do lokalizowania końcówek przewodu w ciemnym środowisku pracy. Nowsza kategoria obejmuje kable ze zintegrowanym monitorowaniem mocy, które może wyświetlać moc w watach i skumulowane zużycie energii w czasie rzeczywistym za pośrednictwem małego wyświetlacza lub podłączonej aplikacji. Są one szczególnie przydatne dla zarządzanie energią w miejscu pracy i monitorowanie wynajmowanego sprzętu , chociaż mają one znaczną wyższą cenę w porównaniu ze standardowymi przewodami zewnętrznymi.

Praktyki bezpieczeństwa dotyczące przedłużaczy zewnętrznych, które większość użytkowników pomija

Nawet właściwy przewód używany nieprawidłowo stwarza ryzyko. Te nawyki oddzielają bezpieczne praktyki elektryczne na świeżym powietrzu od wzorców prowadzących do obrażeń i pożarów udokumentowanych w danych CPSC.

• Zawsze całkowicie rozwiń przed użyciem pod obciążeniem. Zwinięty przewód zatrzymuje ciepło. Przy pełnym poborze prądu ciasno zwinięty przewód o długości 30 metrów może w ciągu kilku minut osiągnąć temperatury, które degradują izolację. Rozwiń na całej długości, nawet jeśli potrzebujesz tylko 30 stóp.
• Chroń połączenia przed kontaktem z ziemią i gromadzeniem się wody. Nawet połączenia kablowe przeznaczone do użytku na zewnątrz są podatne na długotrwałe zanurzenie w wodzie. Podnieś połączenia wtykowe za pomocą specjalnie zaprojektowanej, odpornej na warunki atmosferyczne pokrywy złączy lub prostej plastikowej torby zabezpieczonej taśmą izolacyjną jako środek tymczasowy.
• Nigdy nie prowadź przedłużaczy zewnętrznych pod dywanikami, przez ściany lub przez drzwi. Każda ścieżka ściskająca, ściskająca lub zatrzymująca ciepło w przewodzie stwarza ryzyko pożaru, niezależnie od grubości przewodu.
• Przed każdym użyciem sprawdź, czy nie ma uszkodzeń. Pęknięta izolacja, wygięte wtyki i luźne połączenia to punkty awarii. Przewód zewnętrzny o średnicy 12 z pękniętą osłoną na końcu wtyczki jest bardziej niebezpieczny niż prawidłowo konserwowany przewód o średnicy 16, ponieważ użytkownik może mu ufać przy większych obciążeniach.
• Nie stosować jako stałego rozwiązania okablowania. Przedłużacze zewnętrzne są tymczasowymi narzędziami dostarczania energii. Używanie takiego jako półtrwałego zamiennika odpowiedniego gniazdka zewnętrznego stanowi zarówno naruszenie przepisów w większości jurysdykcji, jak i długoterminowe ryzyko bezpieczeństwa, ponieważ przewód ulega zniszczeniu i ulega zniszczeniu.
• Przechowuj prawidłowo, aby przedłużyć żywotność. Cewkę należy zwinąć metodą „nad-pod”, aby zapobiec wewnętrznym naprężeniom drutu, i przechowywać z dala od bezpośredniego światła słonecznego i środków chemicznych. Przewód prawidłowo przechowywany w garażu lub szopie wytrzyma 5–10 lat; jeden pozostawiony na zewnątrz przez cały rok może ulec degradacji w ciągu 18 miesięcy.

Werdykt: dopasowanie przewodu do kontekstu

Właściwy przedłużacz do zastosowań zewnętrznych nie jest najcięższym dostępnym na rynku rozwiązaniem ani najtańszym rozwiązaniem o średnicy 16 mm. Jest to przewód, którego kombinacja grubości i długości bezpiecznie radzi sobie z rzeczywistym poborem prądu podłączonego sprzętu, z płaszczem do zastosowań zewnętrznych, uziemioną wtyczką i, idealnie, ochroną GFCI do wszelkich prac w pobliżu wody.

W przypadku większości właścicieli domów dwa przewody sprawdzają się w niemal każdym scenariuszu: przewód zewnętrzny o średnicy 16 metrów i długości 25 stóp do zastosowań sezonowych i dekoracyjnych o niskim naciągu , oraz Przewód o średnicy 12 i długości 50 lub 30 stóp do elektronarzędzi i sprzętu o dużym uciągu . W przypadku wykonawców, architektów krajobrazu i wszystkich osób regularnie pracujących na zewnątrz warto zainwestować w przewód o średnicy 12 mm z wbudowaną ochroną GFCI i elastycznością w niskich temperaturach — różnica w wydajności pod stałym obciążeniem jest mierzalna, a margines bezpieczeństwa nie podlega negocjacjom.

Sprawdź amperaż na etykiecie sprzętu. Zmierz odległość do gniazdka. Wybierz odpowiednio miernik, sprawdź parametry znamionowe na zewnątrz i nigdy nie przekraczaj podanej wydajności przewodu. Te trzy kroki eliminują zdecydowaną większość awarii przedłużaczy zewnętrznych, zanim one wystąpią.
